English Version

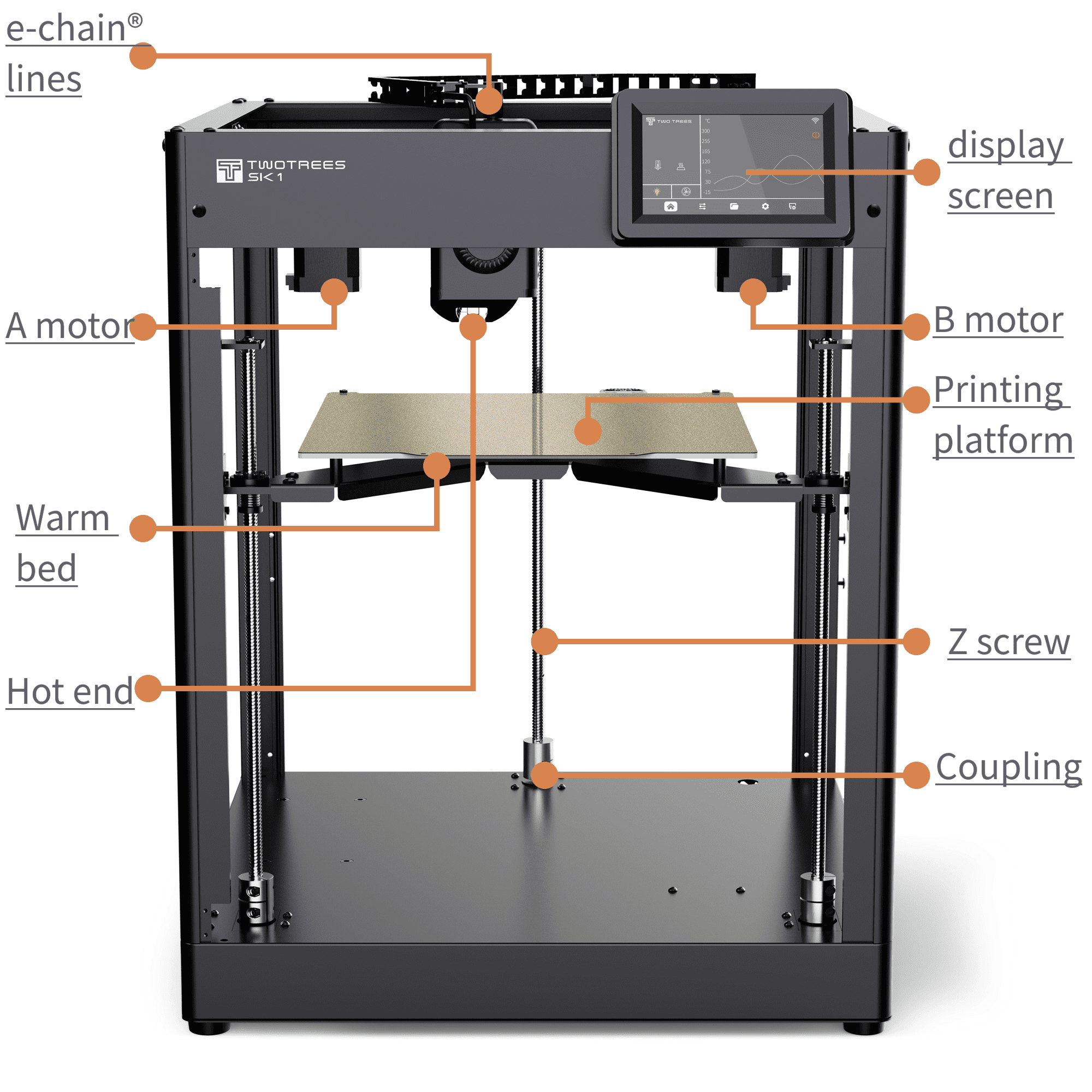

This repository provides detailed resources, configurations, and guides for the Two Trees SK1 3D Printer, a CoreXY-based machine designed for high-speed printing. The goal is to assist users in setting up, troubleshooting, and optimizing their printers effectively.
- CoreXY Structure: Stable and precise motion system for high-quality prints.
- Print Volume: 256 × 256 × 256 mm (10" x 10" x 10").
- High-Speed Printing: Up to 700 mm/s with accelerations up to 20,000 mm/s² (recommended: 300 mm/s for everyday printing).
- Hotend & Extruder:
- All-metal hotend supporting up to 300°C for wider material compatibility.
- Dual Gear Direct Drive Extruder with a gear ratio of 9.5:1 for precise filament control.
- Bed Leveling: Automatic Z-Tilt leveling with three independent Z-motors for perfect first layers.
- Build Surface: PEI-coated spring steel sheet for excellent adhesion and easy part removal.
- Electronics:
- Silent TMC2209 stepper drivers with sensorless homing capability.
- STM32F4 32-bit controller board with high processing power.
- Connectivity: USB, Ethernet, Wi-Fi for flexible printing options.
- User Interface: 4.3-inch color touchscreen plus web interface when running Klipper.
- Additional Features:
- Filament run-out detection with automatic print pause.
- Power loss recovery function.
- Open-source Klipper firmware for advanced motion planning and customization.
- Optional Add-ons: AI camera for print monitoring, enclosure for temperature-sensitive materials.
Contains Klipper firmware configurations and macros for advanced users:
- Installation guides for Klipper firmware.
- Customizable
printer.cfgfiles with optimized settings. - Pre-configured macros for common tasks and print sequences.
- Sanity check scripts to ensure proper printer operation.
Includes hardware-related resources:
- Wiring diagrams and schematics for the mainboard.
- Technical specifications of the electronics.
- Pin assignments and connector details.
Original files provided by Two Trees:
- Stock firmware and factory configurations.
- Official user manuals and assembly guides.
- Warranty information and support documentation.
Comprehensive guides for operating your printer:
- Setup and first-time configuration
- Maintenance procedures and schedules
- Advanced tuning techniques
- Troubleshooting guides with illustrated solutions
Future updates will include:
- Optimized slicer profiles for PrusaSlicer, Cura, and SuperSlicer.
- Calibration models with step-by-step tuning workflows.
- Troubleshooting flowcharts for common issues.
- Hardware modification guides and printable upgrade parts.
- Follow the assembly instructions in the official manual or included PDF files in the repository.
- Double-check all belts for proper tension and ensure frame squareness.
- Install optional components such as Wi-Fi antennas or enclosures if needed.
- Use the stock firmware or install Klipper for advanced features.
- For Klipper:
- Refer to the
Klipperfolder for installation steps and configuration files. - Update via SSH using pre-installed tools like KIAUH if necessary.
- Run our configuration verification scripts to confirm proper setup.
- Refer to the
- Set up your slicer using recommended profiles from the repository.
- Adjust print settings based on:
- Material type (PLA, PETG, ABS, etc.)
- Desired print quality vs. speed
- Part mechanical requirements
Run test prints to verify proper setup:
- Start with a simple calibration cube to check dimensional accuracy.
- Print a temperature tower to find optimal settings for your filament.
- Try a speed test model to determine maximum reliable printing speeds.
- Complete a benchmark model to validate overall printer performance.
- Layer Shifting: Check belt tension, pulley alignment, and current settings.
- Z-Banding: Ensure Z-axis screws are clean and properly lubricated.
- Uneven First Layer: Re-run Z-tilt calibration and adjust Z-offset.
- Stepper Motor Noise: Verify TMC driver settings and wiring connections.
- Heating Problems: Check thermistor connections and PID tuning.
- Communication Errors: Inspect USB cables and network configurations.
- Slicer Problems: Validate settings match printer capabilities.
- Firmware Glitches: Update to the latest stable release.
- Connectivity Issues: Check IP settings and firewall configurations.
We welcome contributions to improve this repository! You can:
- Submit pull requests with enhanced configurations or tested modifications.
- Report issues or suggest improvements in documentation.
- Share your successful print profiles and calibration results.
- Translate documentation to additional languages.
For more insights into the SK1's performance and potential upgrades:
- Tom's Hardware Review
- 3DWithUs Review
- Teaching Tech Calibration Guide (General 3D printer calibration)
Versão em Português
Este repositório fornece recursos detalhados, configurações e guias para a Impressora 3D Two Trees SK1, uma máquina baseada em cinemática CoreXY projetada para impressão em alta velocidade. O objetivo é ajudar os usuários na configuração, solução de problemas e otimização de suas impressoras de forma eficaz.
- Estrutura CoreXY: Sistema de movimento estável e preciso para impressões de alta qualidade.
- Volume de Impressão: 256 × 256 × 256 mm (10" x 10" x 10').
- Impressão de Alta Velocidade: Até 700 mm/s com acelerações de até 20.000 mm/s² (recomendado: 300 mm/s para impressão diária).
- Hotend e Extrusora:
- Hotend totalmente metálico suportando até 300°C para maior compatibilidade de materiais.
- Extrusora Direct Drive de Engrenagem Dupla com relação de engrenagens de 9.5:1 para controle preciso do filamento.
- Nivelamento da Mesa: Nivelamento automático Z-Tilt com três motores Z independentes para camadas iniciais perfeitas.
- Superfície de Impressão: Chapa de aço flexível revestida com PEI para excelente adesão e fácil remoção das peças.
- Eletrônica:
- Drivers de motor TMC2209 silenciosos com capacidade de homing sem sensores.
- Placa controladora STM32F4 de 32 bits com alto poder de processamento.
- Conectividade: USB, Ethernet, Wi-Fi para opções flexíveis de impressão.
- Interface de Usuário: Tela colorida touchscreen de 4,3 polegadas e interface web quando rodando Klipper.
- Recursos Adicionais:
- Detecção de fim de filamento com pausa automática de impressão.
- Função de recuperação após queda de energia.
- Firmware Klipper de código aberto para planejamento de movimento avançado e personalização.
- Complementos Opcionais: Câmera com IA para monitoramento de impressão, gabinete para materiais sensíveis à temperatura.
Contém configurações de firmware Klipper e macros para usuários avançados:
- Guias de instalação do firmware Klipper.
- Arquivos
printer.cfgpersonalizáveis com configurações otimizadas. - Macros pré-configuradas para tarefas comuns e sequências de impressão.
- Scripts de verificação de sanidade para garantir o funcionamento adequado da impressora.
Inclui recursos relacionados ao hardware:
- Diagramas de fiação e esquemáticos da placa principal.
- Especificações técnicas da eletrônica.
- Atribuições de pinos e detalhes dos conectores.
Arquivos originais fornecidos pela Two Trees:
- Firmware original e configurações de fábrica.
- Manuais oficiais do usuário e guias de montagem.
- Informações de garantia e documentação de suporte.
Guias abrangentes para a operação da sua impressora:
- Configuração inicial e primeira utilização
- Procedimentos e cronogramas de manutenção
- Técnicas de ajuste avançadas
- Guias de solução de problemas com soluções ilustradas
Atualizações futuras incluirão:
- Perfis de fatiador otimizados para PrusaSlicer, Cura e SuperSlicer.
- Modelos de calibração com fluxos de trabalho detalhados para ajuste fino.
- Fluxogramas de solução de problemas para questões comuns.
- Guias de modificação de hardware e peças de atualização imprimíveis.
- Siga as instruções de montagem no manual oficial ou nos arquivos PDF incluídos no repositório.
- Verifique novamente todas as correias quanto à tensão adequada e garanta o esquadro do quadro.
- Instale componentes opcionais como antenas Wi-Fi ou gabinete, se necessário.
- Use o firmware original ou instale o Klipper para recursos avançados.
- Para o Klipper:
- Consulte a pasta
Klipperpara etapas de instalação e arquivos de configuração. - Atualize via SSH usando ferramentas pré-instaladas como KIAUH, se necessário.
- Execute nossos scripts de verificação de configuração para confirmar a configuração adequada.
- Consulte a pasta
- Configure seu fatiador usando perfis recomendados do repositório.
- Ajuste as configurações de impressão com base em:
- Tipo de material (PLA, PETG, ABS, etc.)
- Qualidade de impressão desejada vs. velocidade
- Requisitos mecânicos da peça
Execute impressões de teste para verificar a configuração adequada:
- Comece com um cubo de calibração simples para verificar a precisão dimensional.
- Imprima uma torre de temperatura para encontrar configurações ideais para seu filamento.
- Teste um modelo de velocidade para determinar as velocidades máximas confiáveis de impressão.
- Complete um modelo de benchmark para validar o desempenho geral da impressora.
- Deslocamento de Camada: Verifique a tensão da correia, alinhamento da polia e configurações de corrente.
- Marcas de Z (Z-Banding): Garanta que os parafusos do eixo Z estejam limpos e adequadamente lubrificados.
- Primeira Camada Irregular: Execute novamente a calibração Z-tilt e ajuste o Z-offset.
- Ruído do Motor de Passo: Verifique as configurações do driver TMC e conexões de fiação.
- Problemas de Aquecimento: Verifique as conexões do termistor e o ajuste PID.
- Erros de Comunicação: Inspecione os cabos USB e configurações de rede.
- Problemas do Fatiador: Valide se as configurações correspondem às capacidades da impressora.
- Falhas de Firmware: Atualize para a versão estável mais recente.
- Problemas de Conectividade: Verifique as configurações de IP e configurações de firewall.
Nós damos as boas-vindas a contribuições para melhorar este repositório! Você pode:
- Enviar pull requests com configurações aprimoradas ou modificações testadas.
- Relatar problemas ou sugerir melhorias na documentação.
- Compartilhar seus perfis de impressão bem-sucedidos e resultados de calibração.
- Traduzir documentação para idiomas adicionais.
Para mais insights sobre o desempenho da SK1 e possíveis atualizações:
- Análise do Tom's Hardware
- Análise do 3DWithUs
- Guia de Calibração do Teaching Tech (Calibração geral de impressoras 3D)
By leveraging its robust hardware and open-source firmware, the Two Trees SK1 can be a powerful tool when properly configured. This repository aims to help users unlock its full potential!
